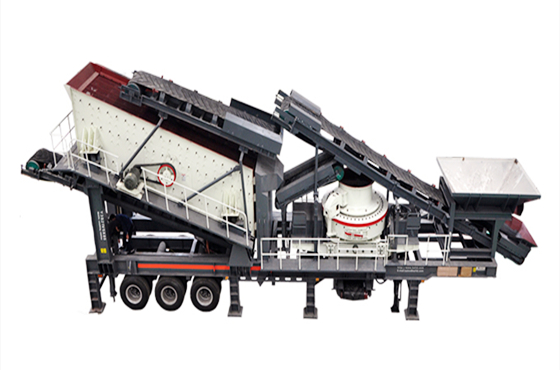

МОБИЛЬНАЯ ДРОБИЛКА VSI
Портативная дробилка VSI (переносная ударная дробилка с вертикальным валом) оснащена высокопроизводительной дробилкой VSI, питателем, установленным на транспортном средстве, и высокопрочным грохотом небольшой длины, легким весом, высокой мобильностью и высокой адаптивностью.
ЕМКОСТЬ
80-350т/ч
МАКСИМАЛЬНЫЙ РАЗМЕР ПОДАЧИ
65-80мм
СЫРЬЕ
Речная галька, горные породы (известняк, гранит, базальт, диабаз, андезит и др.)
ПРИЛОЖЕНИЕ
Каменная добыча, металлургическая промышленность, строительные материалы, шоссе, железная дорога, химическая промышленность и т. д.
ВЫДАЮЩАЯСЯ ПРОИЗВОДИТЕЛЬНОСТЬ MOBILE VSI CRUSHER
Отличная мобильность
МОБИЛЬНАЯ ДРОБИЛКА VSI Установки имеют короткую длину. Различное дробильное оборудование отдельно устанавливается на отдельное мобильное шасси. Короткая колесная база и малый радиус поворота означают, что их можно перевозить по шоссе и перемещать в местах дробления.
Более низкие транспортные расходы
ПОРТАТИВНАЯ ДРОБИЛКА VSI Установки могут измельчать материалы на месте. Нет необходимости перевозить материалы с одной площадки, а затем измельчать их на другой, что может значительно снизить транспортные расходы на дробление за пределами площадки.
Гибкая конфигурация и отличная адаптивность
В соответствии с различными требованиями различных процессов дробления, портативные дробильные установки серии PP могут формировать следующие два процесса: «сначала дробление, потом просеивание» или «сначала просеивание, потом дробление». Дробильная установка может состоять из двухступенчатых или трехступенчатых установок. Двухступенчатые установки состоят из установки первичного дробления и установки вторичного дробления, а трехступенчатые установки включают в себя установку первичного дробления, установку вторичного дробления и установку третичного дробления, каждая из которых отличается высокой гибкостью и может использоваться по отдельности.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПОРТАТИВНОЙ ДРОБИЛКИ VSI

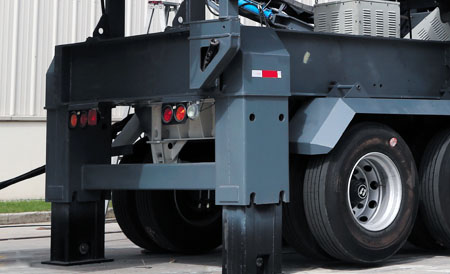

Мобильное шасси соответствует международным стандартам. Он имеет стандартное освещение и тормозную систему. Шасси имеет усиленную конструкцию из стали большого сечения.
Балка мобильного шасси имеет U-образную форму, что позволяет уменьшить общую высоту мобильной дробильной установки. Таким образом, стоимость загрузки значительно снижается.
Принять гидравлическую опору (дополнительно) для установки подъемника. Бункер имеет унифицированную конструкцию, что значительно снижает транспортную высоту.
ТЕХНОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА МОБИЛЬНОЙ VSI CRUSHER СЕРИИ PP
Высокопроизводительная вертикальная ударная дробилка серии VSI
Автомобильный питатель, вибросито, ленточный конвейер.
Тяговый рулевой вал, удобный для транспортировки по шоссе.
Поддержка монтажа автомобиля, быстрая и удобная установка на месте.
Интеграция сопрягаемого двигателя и блока управления.
ПРИНЦИП РАБОТЫ ПОРТАТИВНОЙ УДАРНОЙ ДРОБИЛКИ С ВЕРТИКАЛЬНЫМ ВАЛОМ СЕРИИ PP
Материал предварительно отбирается питателем, а ударная дробилка VSI обеспечивает производство песка. Замкнутая система формируется с помощью вибрационного грохота, который реализует прерывание цикла материалов и может эффективно сокращать участки обработки. Конечный материал выгружается ленточным конвейером для непрерывного дробления.
ДАННЫЕ ПРОДУКТА
Технические данные портативной дробилки VSI серии PP
| Модель | ПП5000ВСИ | ПП5000ВСИС | ПП6000ВСИ | ПП6000ВСИС | ПП7000ВСИ | PP7000VSIS |
| Транспортные габариты | ||||||
| Длина (мм) | 9800 | 11280 | 11500 | 15470 | 14000 | 15420 |
| Ширина (мм) | 2490 | 2780 | 2780 | 2780 | 3300 | 2780 |
| Высота (мм) | 4200 | 4100 | 3850 | 4180 | 4160 | 4250 |
| Вес (кг) | 21600 | 28000 | 22100 | 32600 | 23200 | 33200 |
| Вес оси (кг) | 14600 | 19200 | 15100 | 22300 | 15100 | 21700 |
| Вес шкворня (кг) | 7000 | 8800 | 7000 | 10300 | 8100 | 11500 |
| VSI дробилка | ||||||
| Модель | ВСИ-5000 | ВСИ-5000 | ВСИ-6000 | ВСИ-6000 | ВСИ-7000 | ВСИ-7000 |
| Кормовое отверстие (мм) | 65(80) | 65(80) | 70(100) | 70(100) | 70(100) | 70(100) |
| Диапазон пропускной способности (т/ч) | 80-150 | 80-150 | 120-250 | 120-250 | 180-350 | 180-350 |
| Экран | ||||||
| Модель | 3YK1548 | 3YK1860 | 3YK2160 | |||
| ЛЕНТОЧНЫЙ КОНВЕЙЕР | ||||||
| Модель | Б650*6,5 | Б800*7,2 | Б800*6,7 | Б1000*8,6 | B1000x7.2 | B1000x7.2 |
| Количество осей | 1 | 2 | 2 | 2 | 3 | 2 |
