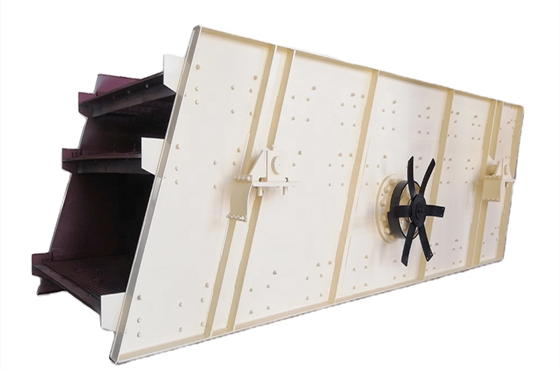

ВИБРОГРИТ СЕРИИ YK
Наклонные вибрационные грохоты серии YK разработаны нашей компанией с использованием передовых немецких технологий. Оснащен регулируемой амплитудой, длинной капельной линией, многоуровневым просеиванием с ярко выраженным грилем и высокой эффективностью.
ЕМКОСТЬ
30-1620т/ч
МАКСИМАЛЬНЫЙ РАЗМЕР ПОДАЧИ
≤450мм
СЫРЬЕ
Разновидности заполнителя, угля
ПРИЛОЖЕНИЕ
Обогащение руды, строительные материалы, электроэнергия и т. Д.
КАК ОПРЕДЕЛИТЬ РАЗМЕР И ВЫБРАТЬ ВИБРАЦИОННЫЙ ЭКРАН ДЛЯ КОМПЛЕКСНОГО ПРИЛОЖЕНИЯ
Выбор вибрационного экрана основан на следующих факторах:
- Максимум тонн в час
- Градация исходного материала
- Тип и вес материала
- Желаемый размер разделения
- Любая поверхностная влага на материале
- Любые специальные эксплуатационные требования, включая физические характеристики корма или требования к продукту.

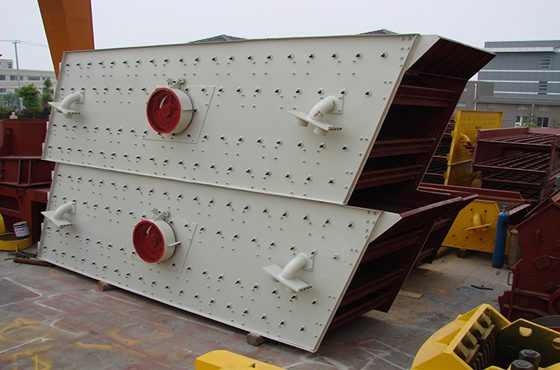

КОНСТРУКЦИЯ НАКЛОННОГО ВИБРАЦИОННОГО ГРОХОТА СЕРИИ YK
Наклонные экраны являются наиболее популярными для агрегатных приложений. Они устанавливаются под наклоном (от 5 до 45 градусов в зависимости от типа экрана и требуемой резки) и используют гравитацию для продвижения материала вниз по экрану. Поскольку гравитация помогает перемещать материал, для этого типа экрана требуется мало энергии и небольшой ход.
ПРИНЦИП РАБОТЫ НАКЛОННОГО ВИБРАЦИОННОГО ГРОХОТА СЕРИИ YK
Двигатель заставляет возбудитель быстро вращаться через клиновой ремень. Кроме того, большая центробежная сила, создаваемая вращающимся эксцентриковым блоком, заставляет ситовую коробку совершать круговые движения с некоторой амплитудой вместе с импульсом, передаваемым через ситовую коробку по наклонной поверхности, что заставляет материалы на поверхности сита последовательно подбрасываться вперед. Таким образом достигается классификация в процессе выбрасывания как материалов с меньшими размерами, чем проваливается сетка.
ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ НАКЛОННОГО ВИБРАЦИОННОГО ГРОХОТА СЕРИИ YK
Наклонный вибрационный грохот должен запускаться с пустой загрузкой. Материал загружается после того, как машина работает бесперебойно. Перед остановкой материалы должны быть полностью выгружены. Пожалуйста, постоянно наблюдайте за рабочим состоянием экранов во время работы. Если есть какое-то необычное состояние, следует устранить поломку.
ДАННЫЕ ПРОДУКТА
Технические данные наклонного вибрационного грохота серии YK
| Модель | Дека экрана | Уклон установки (°) | Размер палубы (м 2 ) | Частота вибрации (об/мин) | Двойная амплитуда (мм) | Производительность (т/ч) | Мощность двигателя (кВт) | Габаритные размеры (Д×Ш×В) (мм) | Вес (кг) |
| YK1235 | 1 | 15 | 4.2 | 970 | 6-8 | 35-180 | 5,5 | 3790×1847×1010 | 1845 г. |
| 2YK1235 | 2 | 15 | 4.2 | 970 | 6-8 | 40-150 | 5,5 | 4299×1868×1290 | 2982 |
| 3YK1235 | 3 | 15 | 4.2 | 970 | 6-8 | 25-270 | 7,5 | 4393×1868×1640 | 3922 |
| 4YK1235 | 4 | 15 | 4.2 | 970 | 6-8 | 25-270 | 11 | 4500×1967×2040 | 4821 |
| YK1545 | 1 | 17,5 | 6,75 | 970 | 6-8 | 63-315 | 11 | 5030×2200×1278 | 3362 |
| 2YK1545 | 2 | 17,5 | 6,75 | 970 | 6-8 | 200-300 | 15 | 5767×2270×1550 | 5113 |
| 3YK1545 | 3 | 17,5 | 6,75 | 970 | 6-8 | 35-378 | 15 | 5874×2270×1885 | 6251 |
| 4YK1545 | 4 | 17,5 | 6,75 | 970 | 6-8 | 200-300 | 18,5 | 5994×2270×2220 | 7519 |
| YK1548 | 1 | 17,5 | 7.2 | 970 | 6-8 | 63-315 | 11 | 5330×2228×1278 | 3418 |
| 2YK1548 | 2 | 17,5 | 7.2 | 970 | 6-8 | 200-300 | 15 | 6067×2270×1557 | 5266 |
| 3YK1548 | 3 | 17,5 | 7.2 | 970 | 6-8 | 35-378 | 15 | 5147×2270×1885 | 6453 |
| 4YK1548 | 4 | 17,5 | 7.2 | 970 | 6-8 | 47-275 | 18,5 | 6294×2270×2220 | 7845 |
| YK1860 | 1 | 20 | 10,8 | 970 | 6-8 | 52-567 | 15 | 6536×2560×1478 | 4752 |
| 2YK1860 | 2 | 20 | 10,8 | 970 | 6-8 | 200-300 | 18,5 | 6826×2570×1510 | 5808 |
| 3YK1860 | 3 | 20 | 10,8 | 970 | 6-8 | 52-567 | 18,5 | 7145×2570×1910 | 7349 |
| 4YK1860 | 4 | 20 | 10,8 | 970 | 6-8 | 52-567 | 22 | 7256×2660×2244 | 8809 |
| YK2160 | 1 | 20 | 12,6 | 970 | 6-8 | 200-300 | 18,5 | 6535×2860×1468 | 4940 |
| 2YK2160 | 2 | 20 | 12,6 | 970 | 6-8 | 66-720 | 22 | 6700×2870×1560 | 6438 |
| 3YK2160 | 3 | 20 | 12,6 | 840 | 6-8 | 66-720 | 30 | 7146×2960×1960 | 8664 |
| 4YK2160 | 4 | 20 | 12,6 | 840 | 6-8 | 66-720 | 30 | 7254×2960×2205 | 9933 |
| YK2460 | 1 | 20 | 14,4 | 970 | 6-8 | 200-300 | 18,5 | 6535×3210×1468 | 5496 |
| 2YK2460 | 2 | 20 | 14,4 | 840 | 6-8 | 79-864 | 30 | 7058×3310×1760 | 8090 |
| 3YK2460 | 3 | 20 | 14,4 | 840 | 7-9 | 79-864 | 30 | 7223×3353×2220 | 11255 |
| 4YK2460 | 4 | 20 | 14,4 | 840 | 6-8 | 79-864 | 30 | 7343×3893×2245 | 13400 |
| YK2475 | 1 | 20 | 18 | 970 | 6-8 | 200-300 | 20 | 7995×3300×1552 | 10709 |
| 2YK2475 | 2 | 20 | 18 | 840 | 6-8 | 89-864 | 30 | 8863×3353×1804 | 10685 |
| 3YK2475 | 3 | 20 | 18 | 840 | 6-8 | 99-1080 | 37 | 8854×3353×2220 | 12727 |
| 4YK2475 | 4 | 20 | 18 | 840 | 6-8 | 99-1080 | 45 | 8878×3384×2520 | 15822 |
| 2YK2775 | 2 | 20 | 20.25 | 970 | 6-8 | 120-900 | 30 | 8863×3653×1804 | 13560 |
| 3YK2775 | 3 | 20 | 20.25 | 970 | 6-8 | 120-900 | 37 | 8854×3653×2220 | 13560 |
| YK3060 | 1 | 20 | 18 | 840 | 6-8 | 99-1080 | 30 | 6545×3949×1519 | 9063 |
| 2YK3060 | 2 | 20 | 18 | 840 | 6-8 | 99-1080 | 37 | 7282×3990×1919 | 12617 |
| 3YK3060 | 3 | 20 | 18 | 840 | 6-8 | 99-1080 | 45 | 7453×4024×2365 | 15644 |
| 4YKD3060 | 4 | 20 | 18 | 840 | 6-8 | 80-860 | 2*30 | 7588×4127×2906 | 22189 |
| YK3075 | 1 | 20 | 22,5 | 840 | 6-8 | 66-720 | 37 | 7945×3949×1519 | 10871 |
| 2YK3075 | 2 | 20 | 22,5 | 840 | 6-8 | 99-1080 | 45 | 8884×4030×1938 | 17263 |
| 2YKD3075 | 2 | 20 | 22,5 | 840 | 6-8 | 80-860 | 2*30 | 8837×4133×1981 | 20194 |
| 3YK3075 | 3 | 20 | 22,5 | 840 | 6-8 | 99-1080 | 2*30 | 9053×4030×2365 | 18731 |
| 3YKD3075 | 3 | 20 | 22,5 | 840 | 6-8 | 100-1080 | 2*30 | 9006×4127×2406 | 21717 |
| 2YK3675 | 2 | 20 | 27 | 800 | 7-9 | 149-1620 | 2*45 | 8917×4847×1971 | 26641 |
| 3YK3675 | 3 | 20 | 27 | 800 | 7-9 | 149-1620 | 2*45 | 9146×4847×2611 | 32856 |
