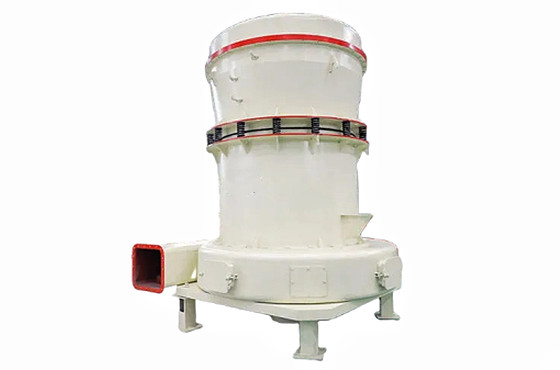

РАЙМОНД МИЛЛЕР
Мельницы Raymond обычно представляют собой вертикальные валковые мельницы с воздушной продувкой и встроенной системой классификации, которая одновременно сушит, измельчает и классифицирует глины, минералы и промышленные материалы с показателем 5 или меньше по шкале Мооса. Из исходного сырья размером примерно от 10–40 мм (от ½ до 1½ дюйма) вальцовая мельница может производить частицы от крупных гранулированных продуктов размером примерно 10% R2000 микрон (90% минус 10 меш) до таких мелких, как 0,002%. R44 мкм (99,998% минус 325 меш).
ЕМКОСТЬ
0,5-20 т/час
МАКСИМАЛЬНЫЙ РАЗМЕР ПОДАЧИ
《35мм
СЫРЬЕ
Измельчение гипса, талька, кальцита, известняка, мрамора, барита, доломита, гранита, каолина, боксита, красной окиси железа, железной руды и др.
ПРИЛОЖЕНИЕ
химия, строительные материалы, металлургия, огнеупоры, фармацевтика, цемент
Каково применение мельницы Raymond?
Измельчение гипса, талька, кальцита, известняка, мрамора, барита, доломита, гранита, каолина, боксита, красного оксида железа, железной руды и т. д. до размера 500 меш. Негорючая и взрывоопасная руда с твердостью по Моосу ниже 7 и влажностью ниже 6%.

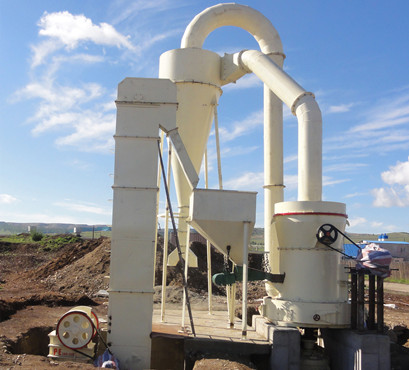

Принцип работы мельницы Raymond
Принцип работы мельницы Раймонда заключается в добавлении материала из загрузочного бункера сбоку от кожуха в машину и во вращении вокруг вертикальной оси с помощью устройства шлифовального вала, подвешенного на основной сливной раме основной машины, при вращении. сам, из-за вращения. Под действием центробежной силы шлифовальный валик отклоняется наружу и прижимается к шлифовальному кольцу, так что лезвие сгребает материал к шлифовальному валку и шлифовальному кольцу, и цель измельчения материала достигается прокаткой шлифовального валика.
Существует также множество моделей, таких как вальцовая мельница Raymond YGM, вертикальная мельница Raymond, мельница Raymond типа R и т. д. Мельница Raymond обладает выдающимися преимуществами, широкое применение и высокая доля рынка.
| Модель | Шлифовальный ролик | Шлифовальное кольцо |
Размер подачи (мм) |
Выходной размер (мм) | Производительность (т/ч) |
Мощность двигателя (кВт) |
Габаритные размеры (мм) |
|||
| Числа (шт) |
Диаметр (мм) |
Высота (мм) |
Внешний диаметр (мм) |
Высота (мм) |
||||||
| 3Р1410 | 3 | 140 | 100 | 495 | 100 | <8 | 0,613-0,044 | 0,15-1,2 | 14.1 | 3340×2200×3200 |
| 3Р2115 | 3 | 210 | 150 | 726 | 150 | <15 | 0,613-0,044 | 0,28-1,8 | 28,2 | 4480×3100×3970 |
| 3Р2615 | 3 | 260 | 150 | 865 | 150 | <15 | 0,613-0,044 | 0,35-2,8 | 35,7 | 5000×4100×4850 |
| 3Р2715 | 3 | 270 | 150 | 884 | 150 | <15 | 0,613-0,044 | 0,40-3,4 | 42,7 | 5050×4150×4900 |
| 3Р3015 | 3 | 300 | 150 | 965 | 150 | <15 | 0,613-0,044 | 0,45-3,7 | 55 | 5200×4200×4950 |
| 4R3016 | 4 | 300 | 160 | 990 | 160 | <20 | 0,613-0,044 | 0,6-4,5 | 55 | 5250×5000×5500 |
| 4R3216 | 4 | 320 | 160 | 1073 | 160 | <25 | 0,613-0,044 | 1,0-5,2 | 72,5 | 7700×7200×8800 |
| 5Р4119 | 5 | 410 | 190 | 1400 | 190 | <30 | 0,613-0,044 | 2,0-9,0 | 157,5 | 7900×8800×9650 |
Мельница Raymond высокого давления YGM
| Модель | Ролик № | Размер ролика (мм) | Внутренний диаметр шлифовального кольца. Высота и длина (мм) | Размер подачи (мм) | Выходной размер (мм) | Производительность (т/ч) | Мощность (кВт) | Габаритные размеры (мм) |
| YGM65 | 3 | 210×150 | 650×150 | ≤ 15 | 0,613-0,033 | 0,4-1,8 | 15 | 4100×3300×4500 |
| YGM75 | 3 | 260×150 | 780×150 | ≤ 15 | 0,613-0,033 | 1-3 | 18,5 | 4300×3500×5100 |
| YGM85 | 3 | 270×150 | 830×150 | ≤ 20 | 0,613-0,033 | 1,2-4 | 22 | 5300×4100×5200 |
| YGM85B | 3 | 270×150 | 830×150 | ≤ 20 | 0,613-0,03 | 1,2-3,5 | 22 | 5300×4100×5200 |
| YGM95 | 4 | 310×190 | 950×190 | ≤ 25 | 0,613-0,033 | 2.1-5.6 | 45 | 7100×5900×7900 |
| YGM130 | 5 | 410×230 | 1280×230 | ≤ 30 | 0,613-0,033 | 2,5-9,5 | 90 | 7900×8000×9700 |
| YGM160 | 6 | 450×300 | 1600×300 | ≤ 35 | 0,613-0,033 | 8-16 | 132 | 12550×5700×8355 |
| YGM190 | 6 | 500×330 | 1900×330 | ≤ 40 | 0,613-0,033 | 18-36 | 250 | 11200x8530x9685 |
