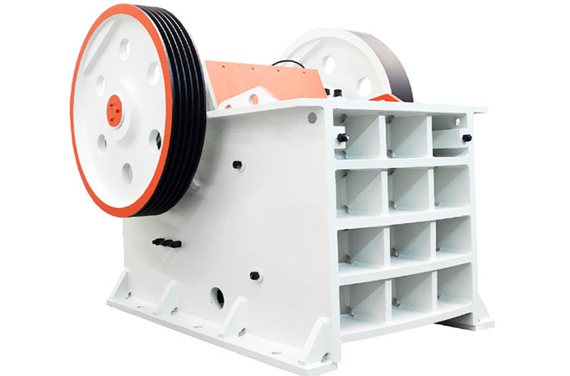

ЗУБОДРОБИЛКА, МОРДОВОРОТ

Прочная конструкция

Существует два типа рамы машины: сварная модель и сборная модель. Первые предназначены для малых и средних размеров, а вторые — для больших.

Сварной тип использует большую угловую дугу и метод сварки с низким напряжением, что значительно снижает концентрацию напряжения, что обеспечивает равную прочность стойки во всех направлениях, высокую ударопрочность, равномерное усилие, низкий уровень отказов.

В собранном виде используется передовая модульность и конструкция несварной рамы с высокой усталостной прочностью и высокой надежностью. В то же время конструкция машинной сборки делает транспортировку и установку более удобной, особенно подходящей для установки в узких и небольших местах, таких как подземные и высотные горные работы.

Оптимизированная структура полости

Симметричная V-образная конструкция, рычаг большого наклона, длинный ход, разумная скорость вращения ротора, возможность подачи большего блока материалов, более высокая производительность, однородность гранул на выходе, меньшее истирание челюстной пластины.

Весь набор тяжелых подвижных челюстей прочный

Весь комплект тяжелой подвижной челюсти включает кованый тяжелый эксцентриковый вал, высококачественный подшипник с большой нагрузкой, конструкция подвижной челюсти оптимизирована с помощью анализа методом конечных элементов. Эти особенности обеспечивают сопротивление удару и стабильность. Лабиринтное уплотнение и централизованная система смазки предотвращают загрязнение смазки подшипника и обеспечивают легкую смазку, что приводит к более длительной работе и большей стабильности.

Защитная пластина подвижной щеки

Тяжелая защитная планка, установленная над подвижной щековой пластиной, предохраняет внутренний подшипник от повреждений, вызванных падением материала в момент подачи.

Цельная отливка гнезда подшипника

One piece cast of bearing seat assures good match with frame, and avoids unnecessary radio direction pression for bearing in fastening process which occurs usually to composed bearing seat. Therefore, bearing can function more stably.

Installation integrating motor & crusher

Integrative installation of motor chassis and crusher frame not only saves installation space of jaw crusher but also reduces the length of Vee belt. Thanks to synchronous movement of crusher frame, motor chassis and motor. Adjustable motor chassis can realize the adjustment of Vee-belt’s tensile force to make the Vee-belt more durable.

Shock absorber installation

The crusher is fixed by the device of special rubber shock absorber, which absorbs effectively the its vibration at the peak point and meanwhile, allows crusher to displace in vertical and horizontal direction. In this way, the shock to foundation would be reduced.

The motor drives belt and pulley. The movable jaw swings up and down before and after through the eccentric shaft. When the movable pushes the movable jaw plate to the fixed jaw plate, the material is crushed or split into pieces. When the movable jaw and movable jaw plate springs back in the effect of eccentric shaft, the material previously have been crushed discharges from the discharge opening of the lower part. With the motor continuously rotating, the movable jaw breaks and discharges material periodically to achieve mass production.
