7 шагов, чтобы получить принцип работы шаровой мельницы

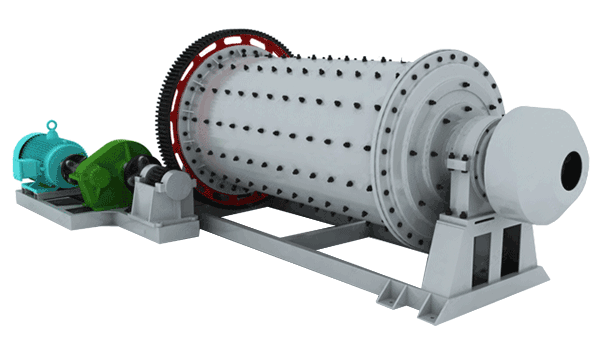

Шаровая мельница является основным оборудованием для измельчения щебня, которое можно использовать для измельчения известняка, доломита, кальцита и других руд.

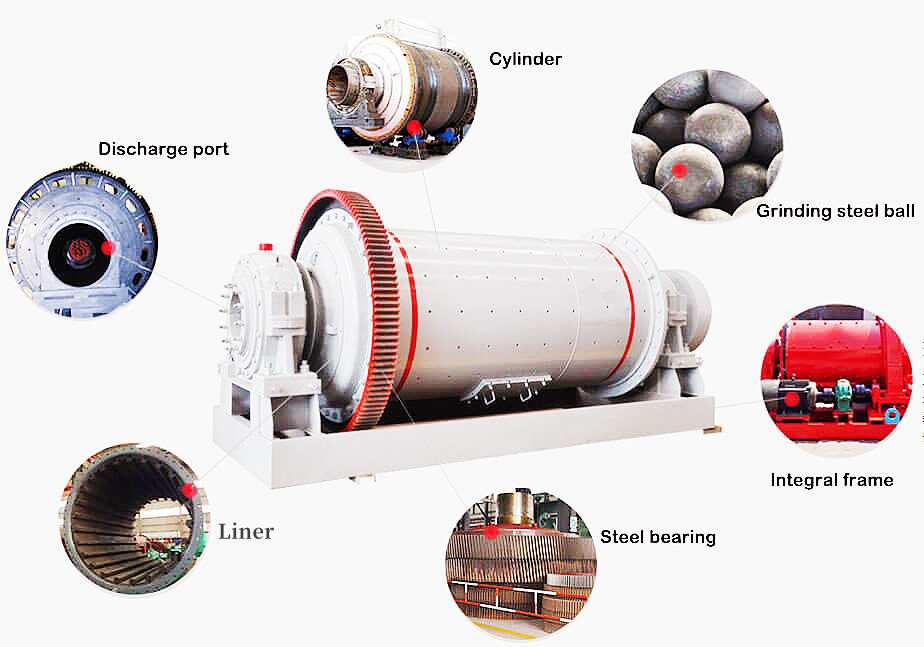

Как работает шаровая мельница

Шаровая мельница является очень важным оборудованием для сортировки минерального сырья, которое незаменимо для обработки полезных ископаемых, строительных материалов, металлургии и химической промышленности. В связи с потребностью рынка появилось множество различных типов шаровых мельниц. В соответствии с различными стандартами существует множество типов шаровых мельниц.

Хотите больше видео, https://www.youtube.com/watch?v=E8xWwrWHJ_c

Шаровые мельницы имеют следующие преимущества:

Универсальность и высокая производительность.

Сохранение заданной тонкости помола при определенной производительности в течение длительного времени (с периодической подсыпкой шаров для компенсации их износа).

Надежность и безопасность, простота обслуживания.

Недостатки шаровых мельниц:

Неуклюжесть и большой вес.

Измельчение с высоким удельным энергопотреблением; энергия в основном расходуется на износ шаров и стеновой брони, трение, нагрев материала и т.д.

(1) Типы на основе цилиндра

1. Шаровая мельница с коротким цилиндром : шаровая мельница с длиной цилиндра (L) менее чем в 2 раза превышает диаметр цилиндра, т. е. шаровая мельница с L ≤ 2D представляет собой шаровую мельницу с коротким цилиндром, которая обычно имеет структуру с одним бункером, в основном используется для грубого или первичного помола, а также может реализовать широкое использование 2-3 шаровых мельниц в серии.

2. Шаровая мельница средней длины : когда длина цилиндра L = 3D, это шаровая мельница средней длины.

3. Шаровая мельница с длинным цилиндром : если длина цилиндра L ≥ 4D, это длинная шаровая мельница. Обычно он делится на 2-4 корзины.

(2) Типы на основе мелющих тел

1. Шаровая мельница : в качестве мелющей среды в основном используется короткий стальной стержень или стальной шар. Сила измельчения шаровой мельницы большая, конструкция легкая, скорость вращения стабильная.

2. Стержневая мельница : мелющая среда в основном представляет собой стальной стержень, диаметр стального стержня в основном составляет от 50 до 100 мм, а время измельчения больше.

3. Гравийная мельница : мелющая среда в основном включает гальку, гравий, песок, фарфоровые шарики и т. д. Большинство гравийных мельниц используют фарфор или гранит в качестве футеровочных плит, которые широко используются в производстве цветного цемента, белого цемента, керамики и другие поля.

(3) Типы на основе разгрузочных материалов

1. Хвостовая разгрузочная мельница : головка и хвостовая разгрузочная мельница используются в качестве входа и выхода материалов. Когда мельница работает, материал подается с входного конца и выгружается с другого конца.

2. Мельница со средней разгрузкой : вход мельницы со средней разгрузкой находится на обоих концах, а выход — в середине мельницы. Как правило, материалы подаются с обоих концов, а затем выгружаются из середины цилиндра.

(4) Типы на основе методов сброса

1. Тип перелива : руда выгружается через полый вал.

2. Тип решетки : руда выгружается через решетчатую пластину.

3. Периферийный тип : руда выгружается вокруг цилиндра.

(5) Типы на основе режима привода

1. Шаровая мельница с центральным приводом : силовой привод находится в центре фюзеляжа, а двигатель обеспечивает работу шаровой мельницы через редуктор. Во время работы полый вал в центре шаровой мельницы приводит во вращение мелющее тело под действием силовой установки.

2. Шаровая мельница с краевым приводом : двигатель приводит в движение шестерни на краю цилиндра через редуктор, приводя в движение цилиндр.

(6) Типы на основе характеристик процесса

1. Шаровая мельница мокрого типа : вода добавляется одновременно с подачей, и материал выгружается в суспензию определенной концентрации. В системе замкнутого цикла он образует работу замкнутого цикла с гидравлическим планировочным оборудованием.

2. Шаровая мельница сухого типа : некоторые выбрасываемые материалы извлекаются потоком воздуха, а мельница и ветровое сортировочное устройство имеют замкнутый цикл. Например, цементная мельница использует автоматическую разгрузку.

(7) Типы по направлению цилиндра

1. Вертикальная шаровая мельница : Вертикальная шаровая мельница представляет собой шаровую мельницу нового типа, в которой цилиндр размещается вертикально. Благодаря большому количеству экспериментов было установлено, что вертикальная шаровая мельница обладает такими преимуществами, как высокая эффективность измельчения, низкое энергопотребление и низкий уровень шума.

2. Горизонтальная шаровая мельница : Горизонтальная шаровая мельница используется для измельчения и диспергирования в закрытом состоянии, чтобы предотвратить испарение растворителя. Он особенно подходит для тонкого измельчения и смешивания материалов высокой чистоты.
